九台手动立式测试台

  • 九台手动立式测试台是一款专为HF系列和NK系列推拉力计配备,可组合成不同用途的试验机台,适用各种插拔力、按压力、破坏试验等测试。在显示力值的同时,还可以加装数显标尺,显示其位移量,对不同工件进行相同位移量下的对比测试。
  • 咨询热线:021-60515838
  • 产品详情

九台手动立式测试台

手动立式测试台说明:
   九台手动立式测试台是一款专为HF系列和NK系列推拉力计配备,可组合成不同用途的试验机台,适用各种插拔力、按压力、破坏试验等测试。在显示力值的同时,还可以加装数显标尺,显示其位移量,对不同工件进行相同位移量下的对比测试。


手动立式测试台规格:
1.机台底座大稳定性好,适合室内桌上测试使用。
2.梯形螺杆转动,侧面手轮加载,操作简单稳定。
3.底座标配的移动平台,可实现左右、前后移动,方便准确装夹。
4.可将本机台安装于桌(台)上使用,使机架更加稳固。
5.配有数显标尺,可随时采集行程数据(SG-S)。
手动立式测试台规格特点:长×宽×高:350mm×260mm×500或700mm行程:180mm额定负荷:500或3000N重量:18kg


九台手动立式测试台

手动立式测试台机台及推拉力计安装方法:
1、机台安装方法:   本机台可安装在桌子用。使机台更加稳固,请保证工作台面水平,使测试得到准确的数值。安装时请参考(上图右边)安装。
2、推拉力计的安装方法:
(1)用M4扳手将测力计安装板上4个M4×15的内六角圆柱头螺钉松开,卸下测力计安装板。
 (2)安装HF系列(数显式推拉力计)的推拉力计时,用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40的孔旋入测力计4个M4的螺纹孔内,将测力计安装到测力计安装板上或用十字细丝刀将附件袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内,将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个M3的螺纹孔。
(3)安装NK系列(指针式推拉力计)的推拉力计时,用十字螺钉卸下,将附件袋里的4枚M3×10的螺钉卸下,将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔,旋入测力计后盖上的4个M3螺纹孔(卸下M3×10的螺钉的螺纹孔)。
(4)安装好推拉力计表后,用M4内六角扳手将测力计安装板重新安装到机架上面。根据所需测试的样品特点,将其机台安装或安放在工作台上合适的位置。旋转测试架侧面的手轮,测力计就能上下平稳移动,完成测试工作。


手动立式测试台日常保养及维护:
1、请勿超载使用,本机架额定负荷为500N。
2、注意日常的工作,保持机台各部件清洁。
3、在使用过程中机台运行滞涩不灵活时,请向机台两侧轴承座上的加油孔内添加少许机油润滑。机台出现故障时请及时联系厂家或销售点(请勿擅自拆卸、修理)。

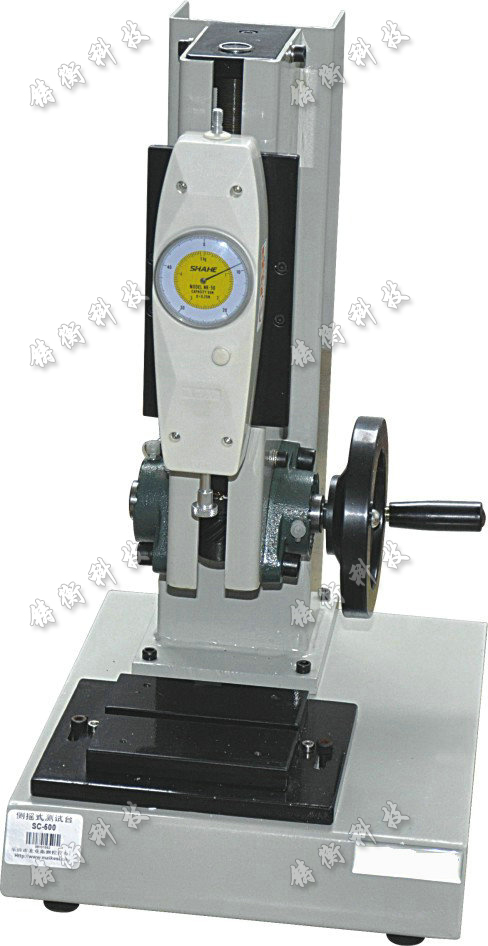

手动立式测试台图片

手动立式测试台图片


手动立式测试台图片





手动立式测试台图片

提高产品的质量和加强全方面的服务。是我上海铸衡公司一贯的宗旨,在售后服务上重点注重服务的质量和维修的技术力量及响应的时间和速度。为此各分公司都配备了专业维修技术人员,由公司统一为用户进行定期或不定期的维修和保养等各种售后服务。
